激光切割机知识：带你全面了解激光头内部结构及各部分的作用

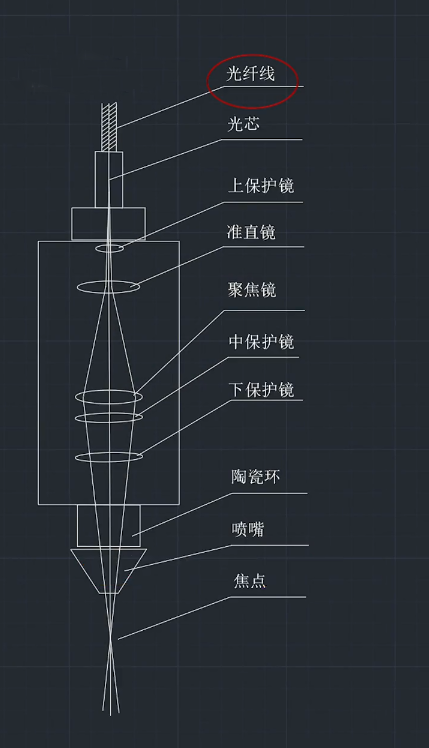

带你全面了解激光切割机的切割头内部结构及各部分的作用。这是一张切割头简易图，我们从上往下一个个讲解。

最上面这个是光纤线，我们平常看到的都光纤的外包层，内部还有几个图层起到保护光纤的作用，弯曲的直径不能小于200毫米。光纤接口

光束由光纤线传输，这个部位是光纤连接切割头的一个重要部位，光束由此进入切割头后到达板材表面。

第二个就是光芯，这才是激光传输的介质。光芯直径非常小，有30缪、50缪、100缪，150缪的，缪是什么单位呢？国际单位，一毫米等于1000缪，那我们常听到的50缪就等于0.05毫米，意思就是激光通过0.05毫米光纤传输。

第三个上保护镜，这是个很薄的镜片，比较便宜，主要作用是防止灰尘进入切割头内部，起到保护准直镜的作用。因为准直镜贵

第四个准直镜，准直镜有凸面产生折射。激光通过准直镜时会把激光放大，大部分切割头是通过内部电机上下移动准直镜的位置来改变焦点。准直镜片位置准直镜相当于一个凸透镜，发散的光入射，平行的光出射，将光纤内传输的发散光束转变为平行光。光纤输出的光本身是发散的，所以需要准直后再聚焦，如果光斑小的话，还要扩束后再聚焦。

第五个聚焦镜，顾名思义就是把激光聚拢起来，大部分切割头通过上下移动聚焦镜来改变焦点。聚焦镜也是很贵的镜片。聚焦镜片位置

聚焦镜片的作用是利用凸透镜把平行的光束聚成焦点作用在被切割的材料上使之融化切断。

第六个中保护镜，这个便宜，跟下保护镜价格一样，主要作用是保护聚焦镜，起密封作用。保护镜片位置

为了保护聚焦镜片从而设计了保护镜片，为此节约了激光设备在加工过程中的成本。

第七个下保护镜主要作用是防止穿孔和切割时铁渣往上反，并且隔绝切割气体作用。

第八个陶瓷环，陶瓷环内部有金属线，连通喷嘴到传感器，传输喷嘴感应数据的作用。另外，陶瓷环易碎，在遇到较严重的碰撞时先损坏陶瓷环，从而保护切割头。陶瓷环

对比一下原装跟非原装，普雷茨特的原装陶瓷环就是氧化错原料，相比氧化铝，它的密度更大，耐磨，热膨胀系数小，电阻率高，成型后经打磨，表面光洁度高，这样的陶瓷同不锈钢贴合后，受热不容易变形，能保证信号稳定传输，表面光洁度高气流能流畅通过，切割效果自然更好。传感器

激光切割头在工件形状发生变化以及表面出现凹不平的障碍时，传感器自动检测到变化并根据变化调节高度，使其始终与工件表面的距离保持一致可以更快的加工材料而不必持续监督(还是要看的)当今国内外采用的位移传感器基本上是电容式，其结构和形状与加工头相适应，同时配有检测信号处理单元。位移测量是一种最基本的测量工作，按照传感器是否与被测工件接触，位移传感器可分为接触式和非接触式两种类型，比较起接触式传感器非接触式传感器在保证高分辨率的同时，具有动态响应速度快，滞后误差低，甚至为零。非接触式传感器，有时称接近觉传感器，最早的应用当属接近开关，即被检测物体与敏感探头接近到一定距离时，给出开关信号，目前的接近觉传感器已经发展到不仅可以探测物体的有无，而且可以给出物体距离敏感探头的距离，并可提供关于工件外形和空间位置的信息，因为它可以用于对移动物体的位移进行测量所以这类传感器也称为非接触式位移传感器，常用位移传感器有磁滞伸缩位移传感器，电涡流式位移传感器，电容式

位移传感器，电感器位移传感器等

第九喷嘴激光和切割气体都从喷嘴经过，不同喷嘴切割质量及速度不一样。喷嘴是激光切割机上的最常见的损耗品，也是光纤激光切割机切割时最重要的零部件之一。它位于激光头的底端，是最接近工件的地方，聚焦的激光以及高压气流通过喷嘴射出，材质一定要导电率高、导热效果良好的。一般紫铜材质的喷嘴会比黄铜材质的好，能保证良好的电容信号。

第十，焦点聚焦镜聚光后光的交叉点是激光能量最集中的地方，切割不同的板材，使用不同的焦点，光纤激光对灰尘很敏感，任何一个镜片出了问题都会影响切割质量及速度。

第十一、LED灯

可以通过这4个灯实时查看切割头的内部情况，如镜片温度，焦点位置等

第十二、19pin接口PIN针是连接器中用来完成电 (信号) 的导电 (传输)的一种金属物质。PIN针属于高精密的产品，公差要求土0.001-土0.0005.
