● 一键切管工具，真正零尾料切割，节省材料成本
● 自动校正管材变形，高精度切割
● 支持多种型材加工，整管切割
零尾料切割，节省材料成本

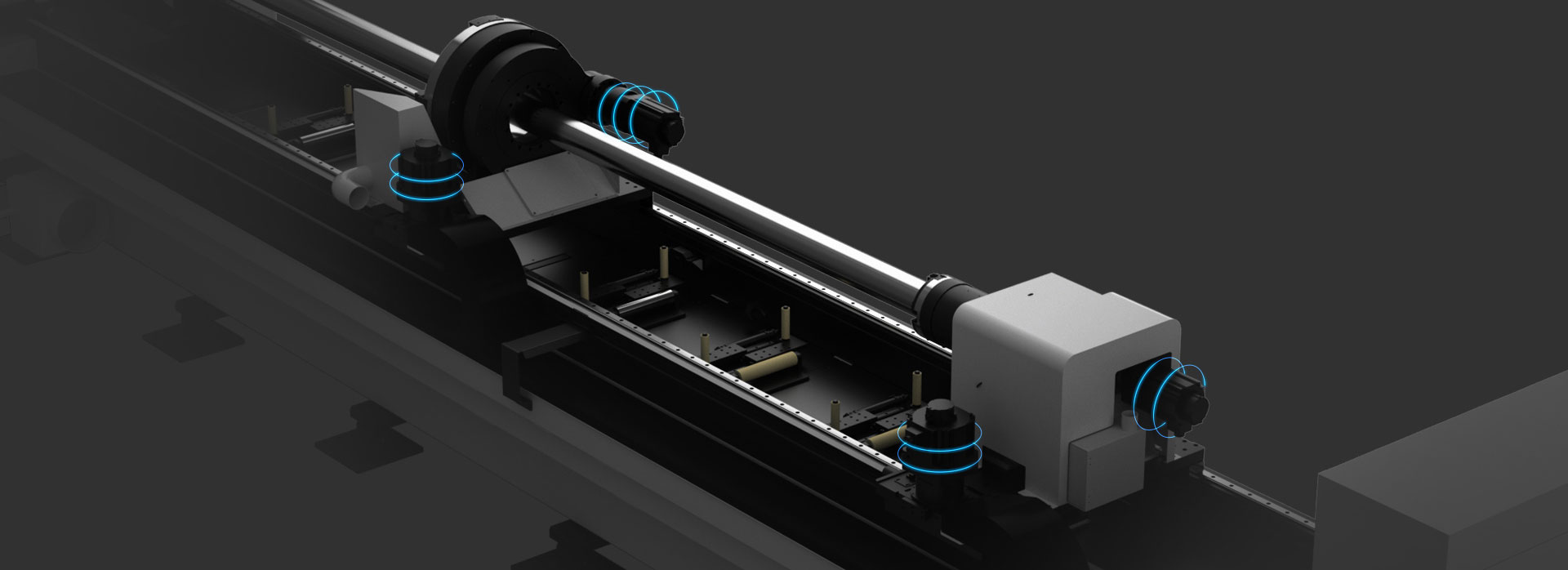

自动校正管材变形
自动校正小管材（30毫米以下）弯曲变形，保证小尺寸管材高精度切割。

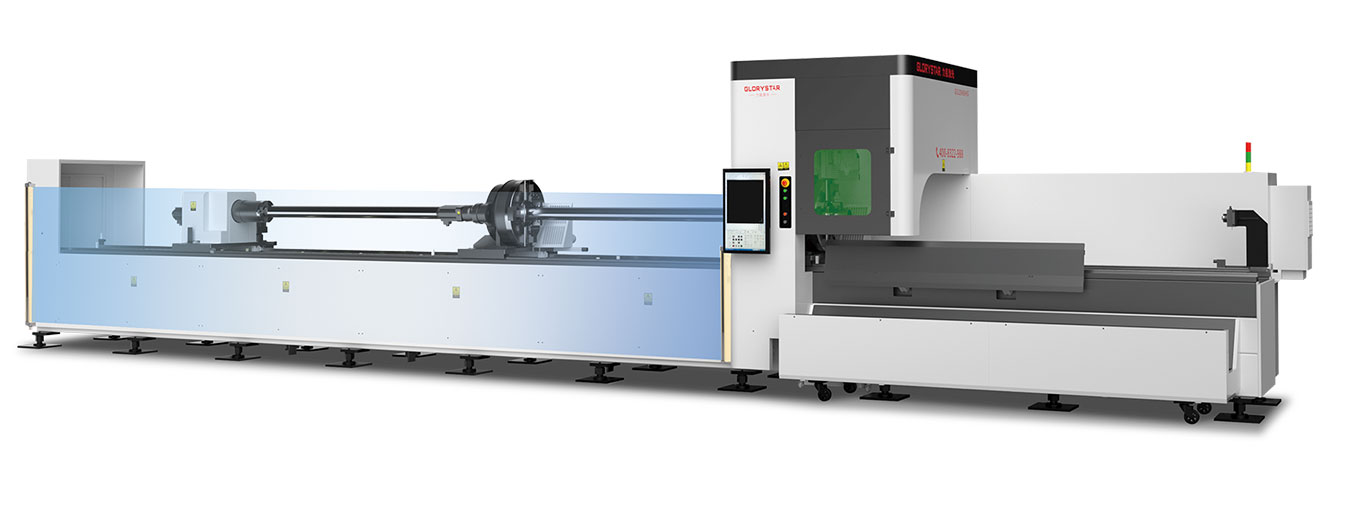

实现整管切割

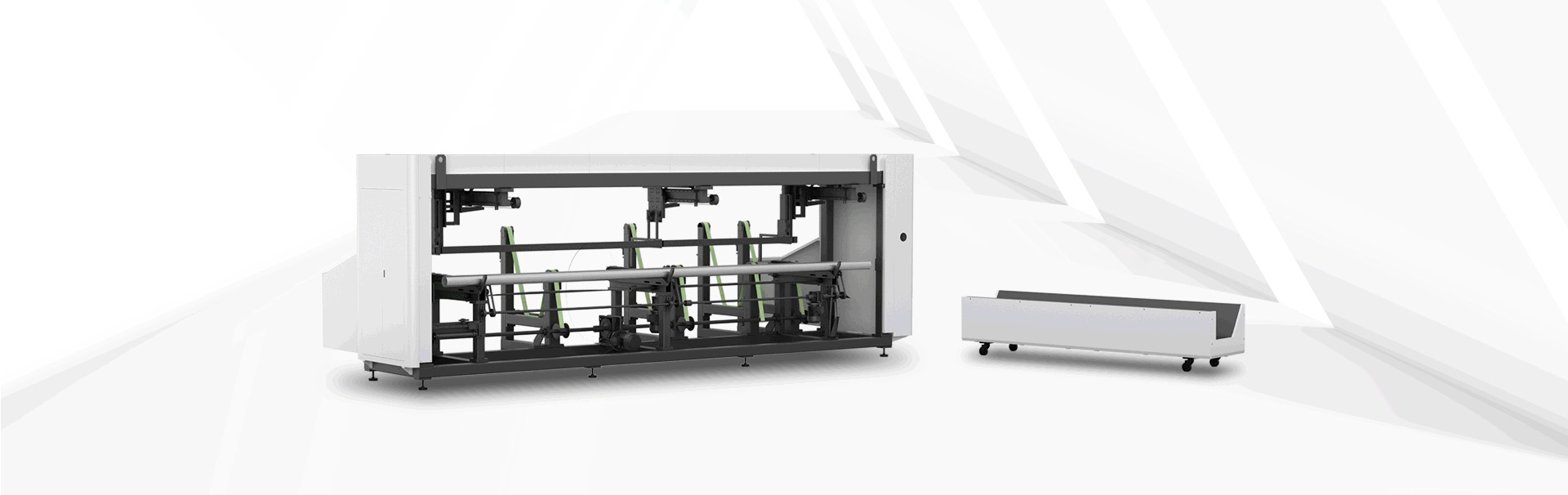

全自动上下料，节约人力成本
升级版智能切割系统
1、 支持坡口切割；
2、 支持飞行切割、高精度Z轴控制等功能；
3、 可自动测量管材偏差，提高切割精度；
4、 专用总线切管数控系统，支持断点定位、续切、拐角工艺设定等功能；
5、 搭配专用切管套料软件，支持单零件、多零件套料、共边、自动排序等功能。
标配安全光幕，保障操作人员安全
支持多种型材加工
技术参数
| 工作幅面 | 6000mm x φ220mm | 机器区域 | 12500mm×2500mm | |||
| X轴长度 | 450mm | 机器体积 | 12500mmx2500mmx2650mm | |||
| Y轴长度 | 7500mm | 数控系统 | CypCut 管材切割系统 | |||
| Z轴长度 | 450mm | 监视器 | 17″LCD | |||
| W轴长度 | 无限旋转 | |||||
| 激光功率 | 客户选择 | |||||
| X/Y轴定位精度 | ≤0.05mm | 驱动模式 | 齿条双驱动 | |||
| X/Y轴重复定位精度 | ≤0.03mm | 管材最大承载能力 | 180Kg | |||
| 最大综合定位速度 | 120m/min | 机器重量 | 10.0T | |||
| 最大加速度 | 1.2G | 机器功率 | 33.75KW（不含激光器和冷水机） | |||
| 最大切管长度 | 外接圆直径＜Φ220mm | 相位 | 3 | |||
| 最大切管重量 | 30Kg/M | 电源额定电压 | 380V | |||
| 总电源防护等级 | IP54 | 频率 | 50Hz | |||
管材的切割类型和范围
| 管材类型 | 最大切管范围（总重量＜180KG） | 标准长度 | 剩余材料 | 备注 | |
| 1 | 圆管 | Φ15mm-Φ220mm | 6000mm | 正常切割：500mm； 使用最短尾料功能：10mm | 切割最后一个部件时，尺寸误差会变大，建议切割前增加定心 |
| 2 | 方管 | 15mm*15mm – 150mm*150mm | 6000mm | ||
| 3 | 矩形管 | 短轴＞15mm，外切圆＜220mm（最大规格200mm*50mm） | 6000mm | ||
| 4 | 椭圆或扁平椭圆管 | 短轴＞15mm，长轴＜220mm | 6000mm | ||
| 5 | 槽钢 | 普通卡盘可夹持10号及以下槽钢; 加长卡盘最多可夹16号槽钢 | 6000mm | 切割最后一个工件时，尺寸误差会变大，工字钢/H型钢需要手动对焦和尖头切割头 | |
| 6 | 工字钢 | 普通卡盘可夹持10号工字钢的长轴； 采用槽钢或工字钢卡盘，最多可夹持16号工字钢 | 6000mm | ||
| 7 | H钢 | 长轴＜160mm，外切圆＜220mm | 6000mm | ||
| 8 | 等角钢 | 普通卡盘最多可夹持10号等角钢 | 6000mm | ||
| 9 | 不等角钢 | 普通卡盘最多可夹持10/8号等角钢 | 6000mm |
上料库
| 管材规格 | 技术参数 |
| 圆管 | 6000mm x φ220mm（φ20 – φ220mm） |
| 方管 | 6000mm x φ220mm（外切圆<220mm |
| 矩形管 | 6000mm x φ220mm（外切圆<220mm） |
| 管材最大重量 | 180kg（30KG/M） |
| 可提升管材的最大重量 | 2500kg |
| 电源参数 | |
| 电源相位 | 3 |
| 电源额定电压和频率 | 380V 50Hz |
| 装机功耗 | 7.55KW |
| 电源防护等级 | IP54 |
| 重量和尺寸 | |
| 重量 | 3500kg |
| 尺寸（长/宽/高） | 7000mm*2500mm*2500mm |
| 覆盖面积 | 7000mm*2500mm |

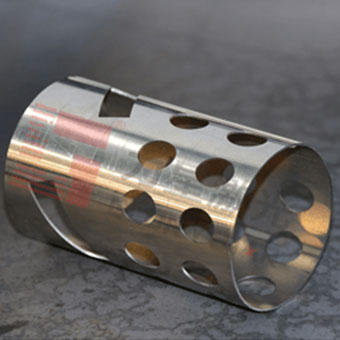

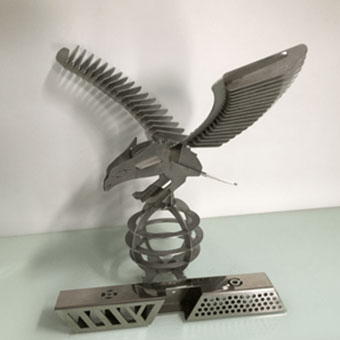

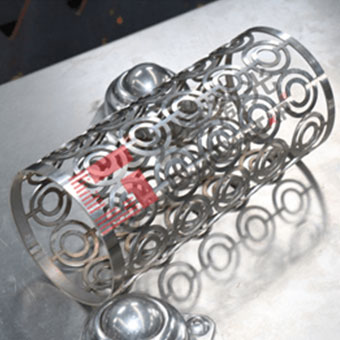

样品展示
